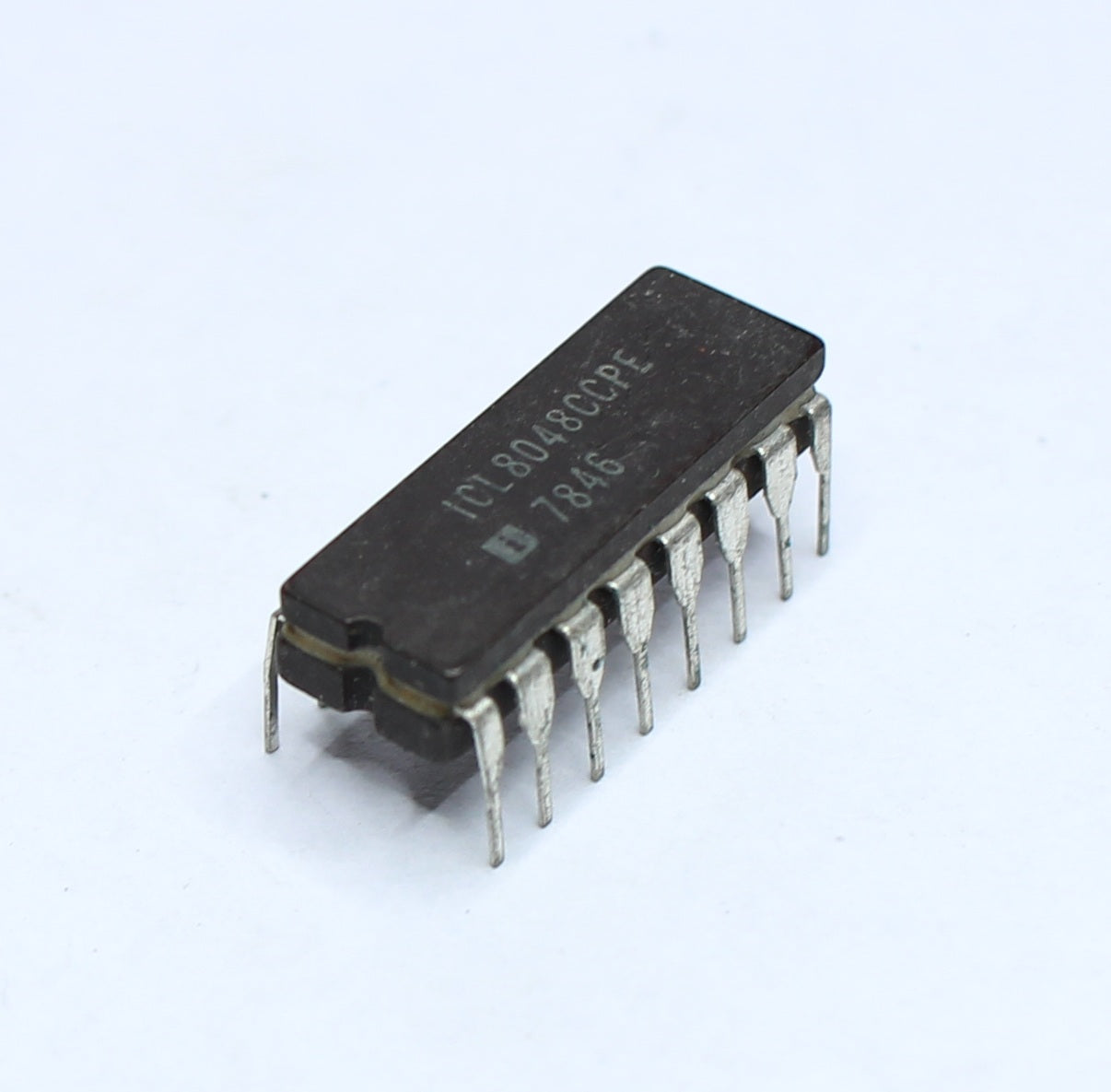

ICL8048CCPL monolithischer logarithmischer Verstäker

Der ICL8048 ist ein monolithischer logarithmischer Verstärker, der sechs Dekaden Stromeingang oder drei Dekaden Spannungseingang verarbeiten kann. Er ist vollständig temperaturkompensiert und nominal so ausgelegt, dass er pro Dekade Änderung der Eingangsspannung 1 V Ausgangsspannung liefert. Für mehr Flexibilität sind Skalierungsfaktor, Referenzstrom und Offsetspannung extern einstellbar.

• Vollausschlaggenauigkeit . . . . . . . . . . . . . . . . . . . . . 0,5 %
• Temperaturkompensierter Betrieb . . . . . . 0 °C bis 70 °C
• Skalierungsfaktor, einstellbar . . . . . . . . . . . . 1 V/Dekade
• Dynamischer Strombereich . . . . . . . . . . . . . . . . . . 120 dB
• Dynamischer Spannungsbereich . . . . . . . . . . . . . . .60 dB
• Operationsverstärker mit zwei JFET-Eingängen
• Versorgungsspannung . . . . . . . . . . . . . . . . . . . . . . . ±18V
• IIN (Eingangsstrom) . . . . . . . . . . . . . . . . . . . . . . . . . . 2mA
• IREF (Referenzstrom). . . . . . . . . . . . . . . . . . . . . ....2mA
• Spannung zwischen Offset-Nullpunkt und V+ . . ±0,5V
• Kurzschlussdauer am Ausgang. . . . . . . . . . .Unbegrenzt
