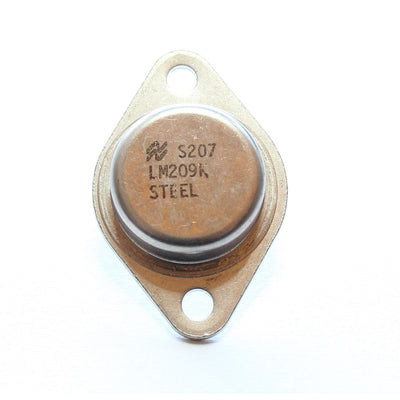

LM209K 5V 1A Negative Spannungsregler TO3

Funktion:

Der LM209K ist ein linearer Spannungsregler mit fester 5-Volt-Spannung, der für die lokale Spannungsregelung auf digitalen Logikkarten entwickelt wurde.

• Ausgangsstrom: Bei ausreichender Kühlung kann er einen Ausgangsstrom von über 1 Ampere
• Eingangsspannungsbereich: Der Eingangsspannungsbereich liegt zwischen 7V und 25V
• max. Eingangsspannung von 35V
• Schutz: Das Bauteil verfügt über eine interne Strombegrenzung und eine thermische Abschaltung, wodurch es robust und im Wesentlichen ?ausbrennsicher? ist.
• Externe Bauteile: In den meisten Anwendungen ist nur ein externes Bauteil (ein Bypass-Kondensator) erforderlich. Dieser kann jedoch weggelassen werden, wenn sich der Netzfilter in der Nähe befindet. Kompatibilität: Der Ausgang des Reglers ist kompatibel mit TTL- und DTL-Logiksystemen.

  Pinbelegung (Ansicht von unten):

• Pin 1: Eingang
• Pin 2: Ausgang
• Pin 3: Masse (Gehäuse ist ebenfalls Masse)
