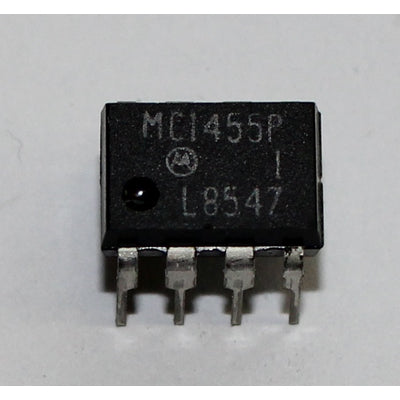

MC1455P1 Timer (MC 1455P1 NTE955M)

Der monolithische Zeitschaltkreis MC1455 ist ein hochstabiler Controller, der genaue Zeitverzögerungen oder Schwingungen erzeugen kann. Zusätzliche Anschlüsse sind für das Triggern oder Zurücksetzen vorhanden, falls gewünscht. Im Zeitverzögerungsmodus wird die Zeit präzise durch einen externen Widerstand und Kondensator gesteuert. Für einen astabilen Betrieb als Oszillator werden sowohl die Freilauffrequenz als auch der Arbeitszyklus präzise durch zwei externe Widerstände und einen Kondensator gesteuert. Der Schaltkreis kann bei fallenden Wellenformen getriggert und zurückgesetzt werden, und die Ausgangsstruktur kann bis zu 200 mA liefern oder aufnehmen oder TTL-Schaltkreise antreiben.

Hersteller Motorola Integrierten Schaltkreises-Typ Perioherieschaltung

Integrierten Schaltkreises-Art astabil, monostabil, RC Uhr

Frequenz 0,5MHz

Gehäuse DIP8 DC

Versorgungsstrom 10mA

Ausgangsstrom 200mA

Montage THT

Betriebstemperatur 0...70°C

Verpackungs-Art Tube

Anzahl Kanäle 1

Überwachte Spannung 10V
