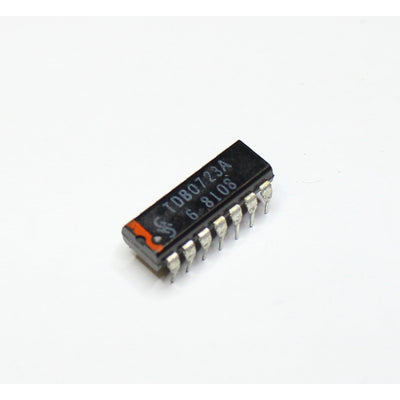

TDB0723A monolithischer Spannungsregler

TDB0723A monolithischer Spannungsregler

7,85 €
7,85 €
Sale Ausverkauft
inkl. 19% MwSt. Versand wird beim Checkout berechnet

Type : aktive Bauteile

Artikelnummer : TDB0723A

Kategorie : Lineare ICs, Spannungsregler, Spannungsregler negativ, Spannungsregler positiv,

Verfügbarkeit : In Stock

Vollständige Details anzeigen

TDB 0723A monolithischer Spannungsregler

Der TDB 0723 ist ein monolithischer Spannungsregler, der für den Einsatz mit positiven oder negativen Spannungen als Serien-, Shunt-, Schalt- oder Floating-Regler vorgesehen ist. Er zeichnet sich durch niedrige Temperaturdrift, geringen Standby-Stromverbrauch und hohe Ripple-Unterdrückung aus.

  • Eigenschaften Linienregelung (V, = 12 bis 15 V): 0,01% V,
  • Lastregelung (/ = 1 bis 50 mA): 0,03% V,
  • Ripple-Unterdrückung: 74 dB
  • Durchschnittlicher Temperaturkoeffizient von V: 0,002%/K
  • Ausgangsrauschspannung (f = 100 Hz bis 1 kHz): 20 µV
  • Langzeitstabilität: 0,1%/1000 h
  • Ausgangsspannungsbereich: 2 bis 37 V
  • Ausgangsstrombereich: 0 bis 150 mA
  • Impulsspannung von +Vcc bis -Vcc (50 ms): 50V
  • Dauerhafte Spannung von +Vcc bis -Vcc: 40V
  • Eingangs-/Ausgangsspannungsdifferential: 40V
  • Differenzielle Eingangsspannung: ±5 V
  • Spannung zwischen nicht-invertierendem Eingang und -Vcc: 8V
  • Strom von V: 25 mA Strom von Vner: 15 mA
  • Übergangstemperatur: 150 ºC
  • Lagertemperatur: -65 bis +150 °C
  • Thermische Widerstände
  • System-Gehäuse (TDB 0723, TDC 0723): 80 K/W
  • System-Umgebungsluft (TDB 0723, TDC 0723): 190 K/W
  • System-Umgebungsluft (TDB 0723 A): 120 K/W
  • Betriebsbereich Umgebungstemperatur im Betrieb TDB 0723A: 0 bis +70 ºC TDC 0723: -55 bis +125 ºC

    •
